Fallstudie: Sanierung Stadskantoor in Tilburg

Projektbeschreibung – Kosteneffiziente Montage einer vorgehängten hinterlüfteten Fassade (VHF) mit Single-Strang-Fuge

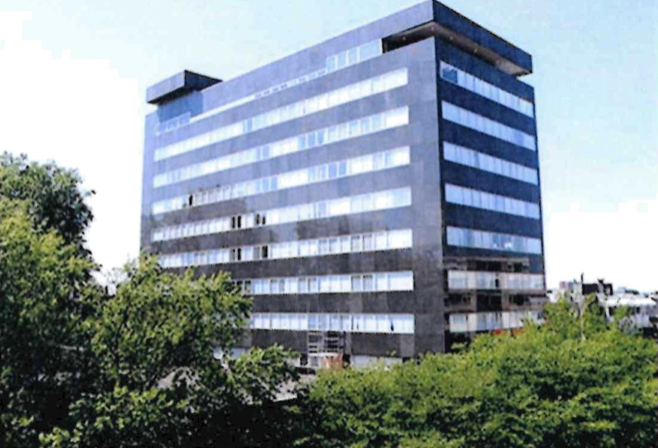

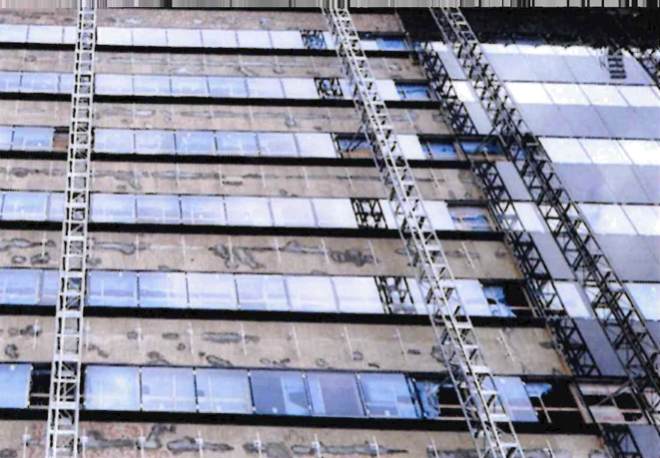

Das Projekt „Sanierung Stadskantoor 1“ in Tilburg (Niederlande) umfasst die Modernisierung und energetische Aufwertung eines bedeutenden Verwaltungsgebäudes der Gemeinde Tilburg. Die Architekten DEDRIE Architecten aus Schimmert setzten bei der Revitalisierung des Gebäudes auf eine hochwertige Natursteinfassade, die sowohl gestalterisch als auch technisch den aktuellen Anforderungen an Langlebigkeit, Energieeffizienz und architektonische Qualität entspricht.

Die Umsetzung erfolgte durch den erfahrenen Fassadenverarbeiter Van Stokkum B.V. aus Venlo, der für die präzise Montage auf das Profil-System CV6-V zurückgriff. Dieses System ermöglicht eine sichere, belastbare und zugleich optisch saubere Befestigung schwerer Natursteinpaneele – ideal für die Anforderungen einer großflächigen Sanierung. Auf einer Gesamtfassadenfläche von 4.220 m² wurde das Gebäude umfassend neu verkleidet und technisch auf den neuesten Stand gebracht.

Die Verwendung des CV6-V Systems gewährleistet eine dauerhafte Befestigung, eine klare Linienführung in der Fassadengestaltung sowie eine hohe Widerstandsfähigkeit gegenüber witterungsbedingten Belastungen. Damit trägt die modernisierte Fassade maßgeblich zur gestalterischen und energetischen Aufwertung des Stadskantoor 1 bei.

Ausgangslage & Zielsetzung

Ziel des Projekts war eine wirtschaftliche, schnelle und technisch robuste Montage einer vorgehängten hinterlüfteten Fassade (VHF) mit Single-Strang-Fuge, um das Verwaltungsgebäude gestalterisch und energetisch auf ein modernes Niveau zu heben und eine langlebige, technisch ausgereifte Natursteinfassade zu realisieren.

Das eingesetzte System nutzt:

• ConArc-Halter,

• ein T95-Vertikalprofil,

• parallele CS6-Konsolen sowie

• eine Doppel-Agraffe mit Dornlagerung.

Durch diese Kombination wird nur ein einziger Vertikalstrang mittig in der Fuge benötigt – ein entscheidender Vorteil gegenüber konventionellen Systemen.
Die Fassade wurde mit Natursteinplatten (100 kg/m²) ausgeführt.

Systemkomponenten

• ConArc L-Halter mit hoher Lastaufnahme und geringen Auszugskräften

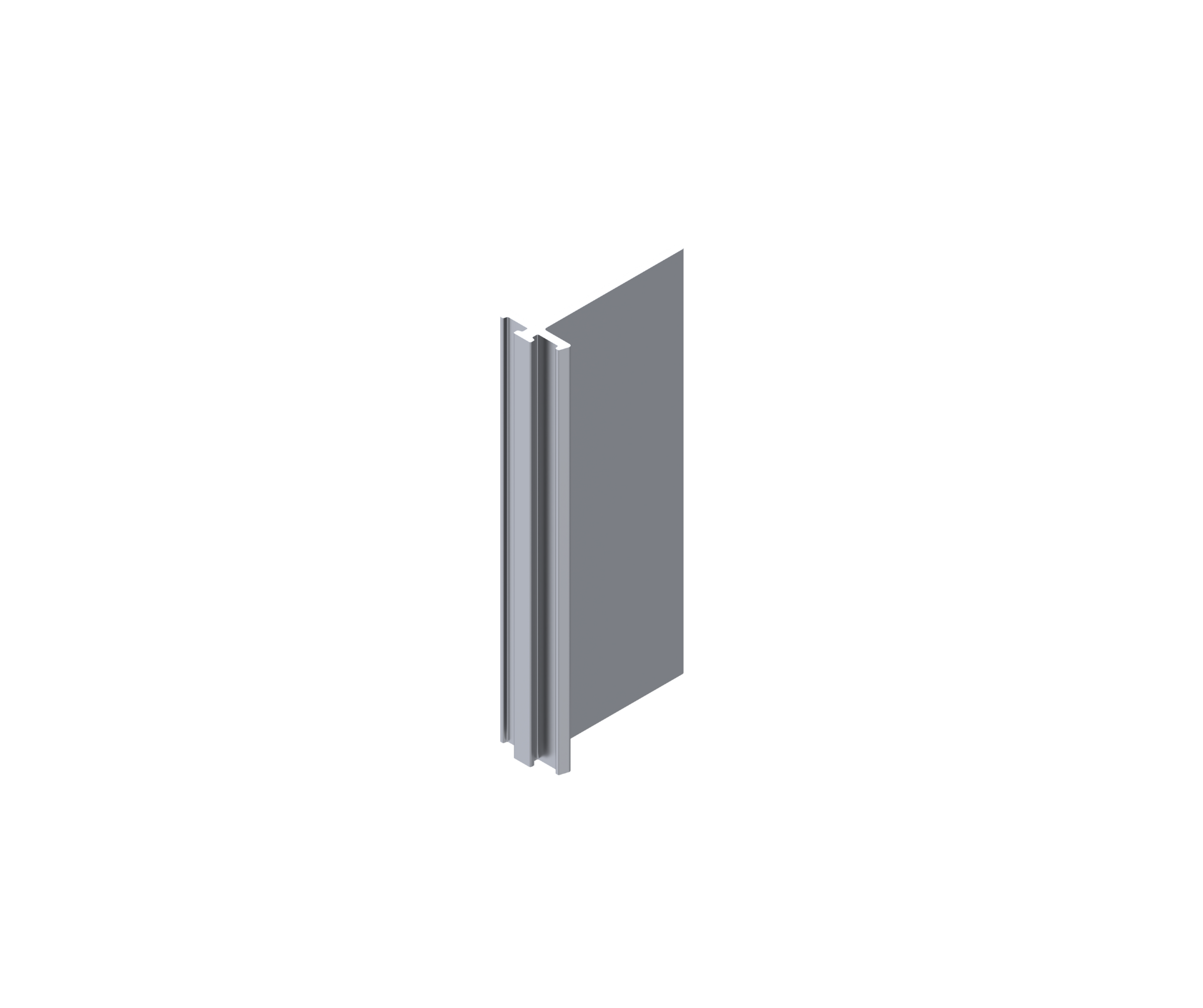

• T95 Vertikalprofil

• Parallel montierte CS6-Konsolen (links/rechts der T-Seele)

• Doppel-Agraffe mit Dornlagerung

• Hinterlüftungsebene und Dämmung

Diese Kombination ermöglicht eine präzise, sichere und gleichzeitig energieeffiziente Fassadenmontage – ideal für massive Fassadenbekleidungen wie Naturstein.

Konstruktionsprinzip

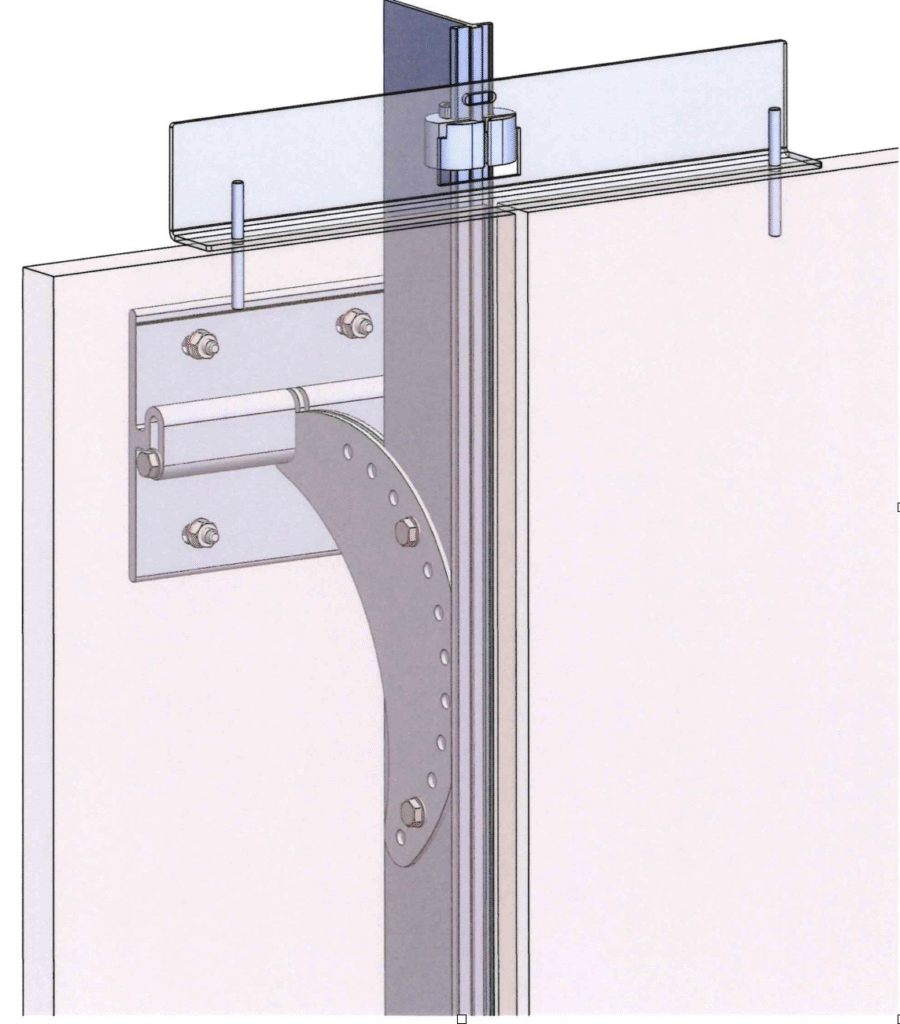

Durch die Parallelschaltung zweier CS6-Konsolen am T95-Profil entsteht ein stabiler Knotenpunkt, an dem die Doppel-Agraffe befestigt wird.

Diese greift beidseitig mittels Aufnahmedornen in die Befestigungsbohrungen zweier Platten ein.
So teilen sich zwei Fassadenplatten einen einzigen mittig liegenden Vertikalstrang.

➡️ Ergebnis: weniger Profile, geringere Wärmebrücken, schnellere Montage.

Vorteile des Systems

• 40–50 % weniger Vertikalprofile an Feldfugen

• Weniger Ankerpunkte → reduzierte Wärmebrücken

• Schnellere Montage durch Tricam-/Klemmverbindungen

• Geringere Material- und Transportkosten

• Sauberes Fugenbild und hohe Bewegungsfreiheit durch Gleitpunkte

Rechnerischer Nachweis (Beispiel)

Angenommen, entlang der Fassadenbreite stehen N Platten nebeneinander (also N − 1 innere senkrechte Fugen). Die beiden Außenränder benötigen je 1 Randprofil.

Variante A (klassisch, zwei Stränge je Fuge):
Vertikalstränge = 2 × (N − 1) + 2

Variante B (Single-Strang-Fuge):
Vertikalstränge = 1 × (N − 1) + 2

Beispiel:
N = 6 Platten nebeneinander

• Klassisch: 2 × (6−1)+2 = 12 Stränge

• Single-Strang: 1 × (6−1)+2 = 7 Stränge
  ➡️ Ersparnis: 5 Stränge weniger = ca. 42 % weniger Vertikalstränge

Die reale m²-Ersparnis variiert je nach Feldgröße, Öffnungen und Randprofilanteilen.

Zusatznutzen:

• weniger Anker,

• weniger Wärmebrücken,

• geringerer Transportaufwand,

• reduzierter Schnittverlust.

Montageablauf (Kurzfassung)

1. Achsraster und Fugenachsen abstecken

2. ConArc-Halter setzen, T95-Profil mittig in der Fuge montieren

3. Zwei CS6-Konsolen parallel am T95 befestigen

4. Doppel- Aufnahmewinkel mit 2 Dornen an CS& Konsolen befestigen

5. Plattenbeidseitig auf Dorn einfügen und mit oberer Dornaufnahme fixieren

Kurzstatik-Checkliste

• Standort / Windzone bestimmen

• Plattengewicht, Format, Fugenbreite prüfen

• Hinterlüftungsquerschnitt und Dämmstärken festlegen

• Festpunkt unten je Strang

• Konsolenbefestigung nach Lasten bemessen

• Dornbemessung und Konsolenbemessung

• Ankerbemessung (Beton / Mauerwerk)

• Brandsperren anordnen

Fazit

Die Kombination aus ConArc, T95-Profil, CS6-Konsolen und Doppel-Agraffe mit Dornlagerung erzeugt ein hoch effizientes Befestigungskonzept, das Material, Zeit und Kosten spart und zugleich mechanisch extrem belastbar bleibt.

Die Single-Strang-Fuge ermöglicht besonders wirtschaftliche Fassadenraster – ideal für moderne, energieeffiziente VHF-Fassaden mit Natursteinbekleidung.

Produkte die für das Projekt genutzt wurden…

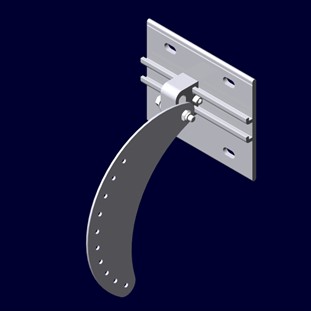

ConArc VX
